Задвижки дисковые ЗД; ЗДШ

Задвижки дисковые ЗД; ЗДШ

Задвижка предназначена для установки на трубопроводы высокого давления или для работы в составе фонтанных или нагнетательных арматур.


Технические характеристики

Рабочая среда Вода техническая, нефть с объемным содержанием CO2 и H2S до 6%, природный газ,содержащий жидкие углеводороды, этиленгликоль, метанол, турбинные масла, воду и механические примеси
Температура окружающей среды, °С

-60...+45

Температура рабочей среды, °С

не более 110

Герметичность затвора, класс, ГОСТ9544-2005

А

Рабочее положение

Открыто

Направление подачи рабочей среды

Любое

Положение на трубопроводе

Любое

Присоединение к трубопроводу

Фланцевое

Полный срок службы, лет, не менее

15

Полный средний ресурс, циклов, не менее

1800

Наработка на отказ, циклов, не менее

600

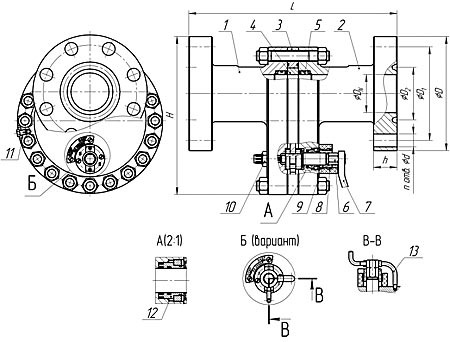

  • 1. Полукорпус
  • 2.
  • Полукорпус
  • 3. Кольцо промежуточное
  • 4. Шибер (диск)
  • 5. Седло
  • 6. Вал-шестерня
  • 7. Рукоятка
  • 8. Корпус указателя
  • 9. Указатель
  • 10.
  • Масленка
  • 11. Винт
  • 12. Втулка
  • 13. Фиксатор
  • Присоединительные размеры фланцев задвижек

    Обозначение

    Dn, мм

    Pn, МПа
    (кгс/см²)

    L, мм

    D, мм

    D1, мм

    D2, мм

    n, шт.

    d, мм

    H, мм

    h, мм

    Исполнение

    ЗД

    50,65

    14 (140)

    350

    195

    160

    92

    8

    22

    270

    27

    РД26-16-40

    21 (210)

    90

    40

    35 (350)

    50

    14 (140)

    295

    165

    127

    82,5

    8

    19

    255

    34

    ГОСТ 28919

    21 (350)

    371

    215

    165

    95,2

    25

    280

    46

    35 (350)

    28

    295

    50

    65

    21 (210)

    422

    245

    190

    107,9

    80

    1,6 (16)

    210

    195

    160

    -

    4

    18

    286

    20

    ГОСТ 12815

    2,5 (25)

    283

    8

    286

    22

    4 (40)

    310

    286

    25

    14 (140)

    359

    210

    168

    123,8

    8

    23

    318

    40

    ГОСТ 28919

    21 (210)

    435

    242

    190

    123,8

    25

    334,5

    46

    35 (350)

    473

    265

    208

    136,5

    32

    347

    56

    100

    16 (160)

    432

    265

    210

    145

    8

    30

    388,5

    40

    ГОСТ 12815

    21 (210)

    511

    292

    235

    149,2

    32

    402

    53
